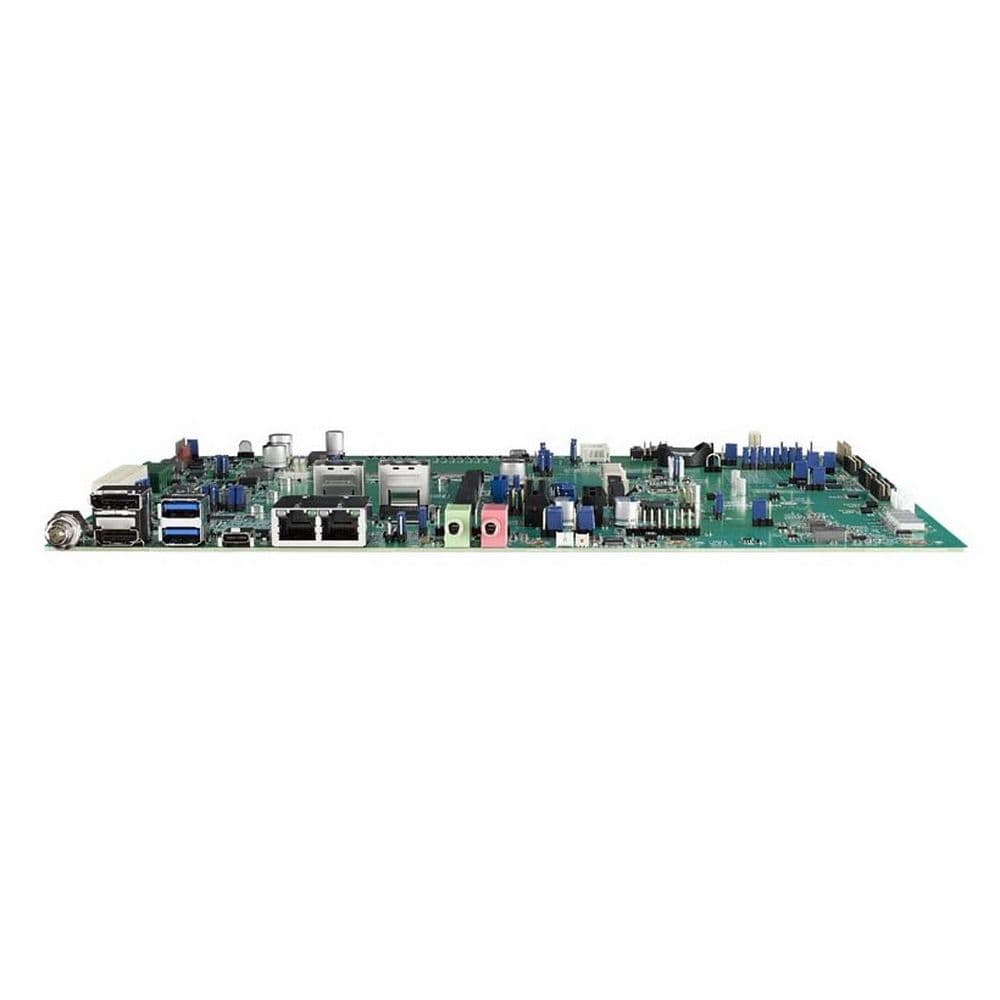

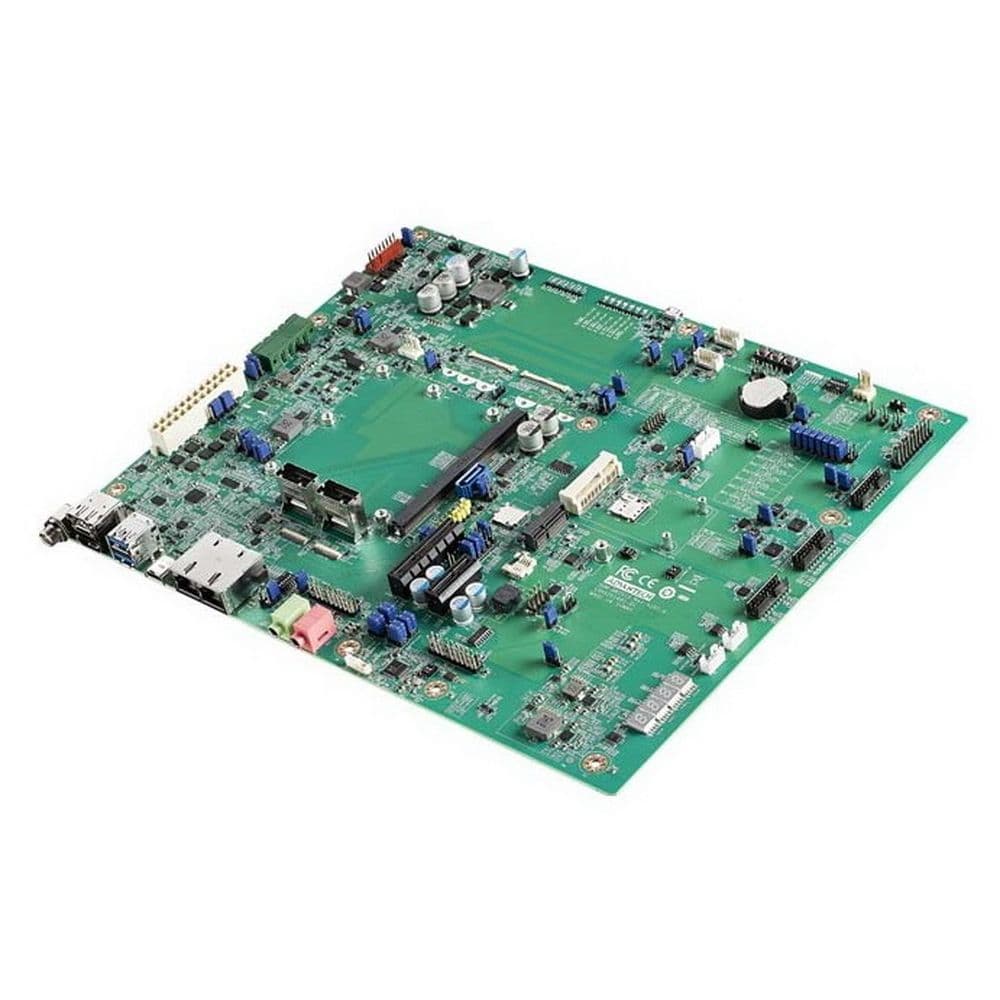

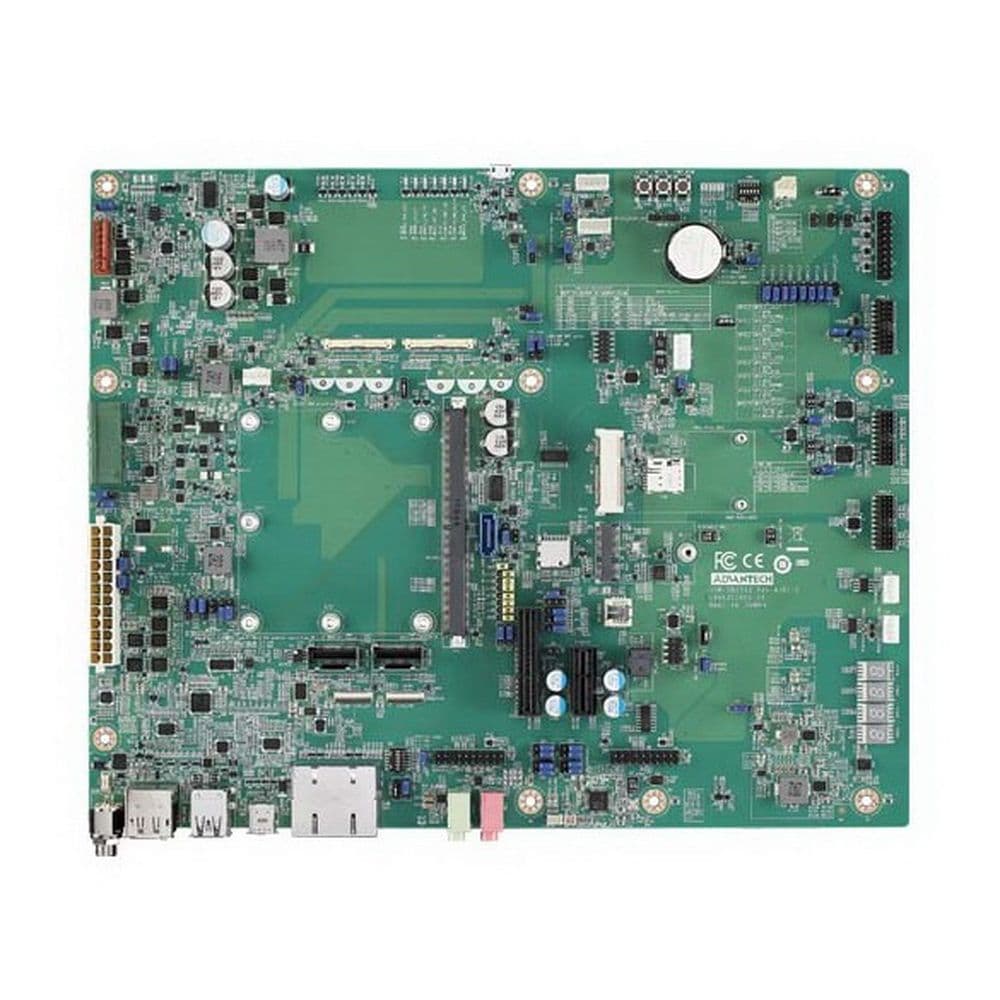

Плата интерфейсная Advantech SOM-DB2510A-00A1 Development Board for SMARC V2.0/V2.1.1 Pin-Out Modules Support SMARC V2.0/2.1.1 Module Display Type: LVDS / eDP, HDMI / DP Support eSPI, CAN-FD, USB3.2 & up to 14 GPIO Support 4 Types Power Input. Integrate x86 and ARM Power Input Type Visible Debug Utility: BIOS Port 80 and Power State

Интерфейсы и разъёмы

Количество разъемов типа 4

2

Количество разъемов типа 5

2

Количество разъемов типа 6

1

Количество разъемов типа 7

2

Количество разъемов типа 8

1

Тип разъема 4

Audio jack 3.5mm

Тип разъема 5

RJ45

Тип разъема 6

DisplayPort

Тип разъема 7

COM header

Тип разъема 8

SATA3

Количество разъемов типа 1

1

Количество разъемов типа 2

1

Количество разъемов типа 3

1

Тип разъема 1

eDP

Тип разъема 2

HDMI (f)

Тип разъема 3

USB-C

Питание и охлаждение

Питание

12VDC

Габариты и комплектация

Вес, кг

1.18

Глубина, мм

50

Комплект поставки

Плата, кабель SATA 7P/SATA 7P 32см, кабель SATA 15P/1*4P-2.5 35см, кабель 2*10P-2.0/D-Sub 9P(M)*2 22см

Ширина, мм

82

Количество слотов типа 1

1

Количество слотов типа 2

1

Тип слота 1

PCIe x4

Тип слота 2

PCIe x1

Прочее

Гарантия, мес.

24

Особенности

Доп.разъемы и порты: 2x SPI, 14x GPIO, 1x Port80, 2x Fan, 1x SD Card Socket, 2x RJ45 GbE Аудиоконтроллер Realtek ALC897.

Партномер

SOM-DB2510A-00A1

Штрихкод

2000011259945

Область применения

Встраиваемая вычислительная техника

Тип платы

Плата для разработки

Установка/Тип монтажа

При помощи винтов

Чип

Совместимость с модулями Advantech SMARC серий V2.0/V2.1.1

Вид поставки

RTL
