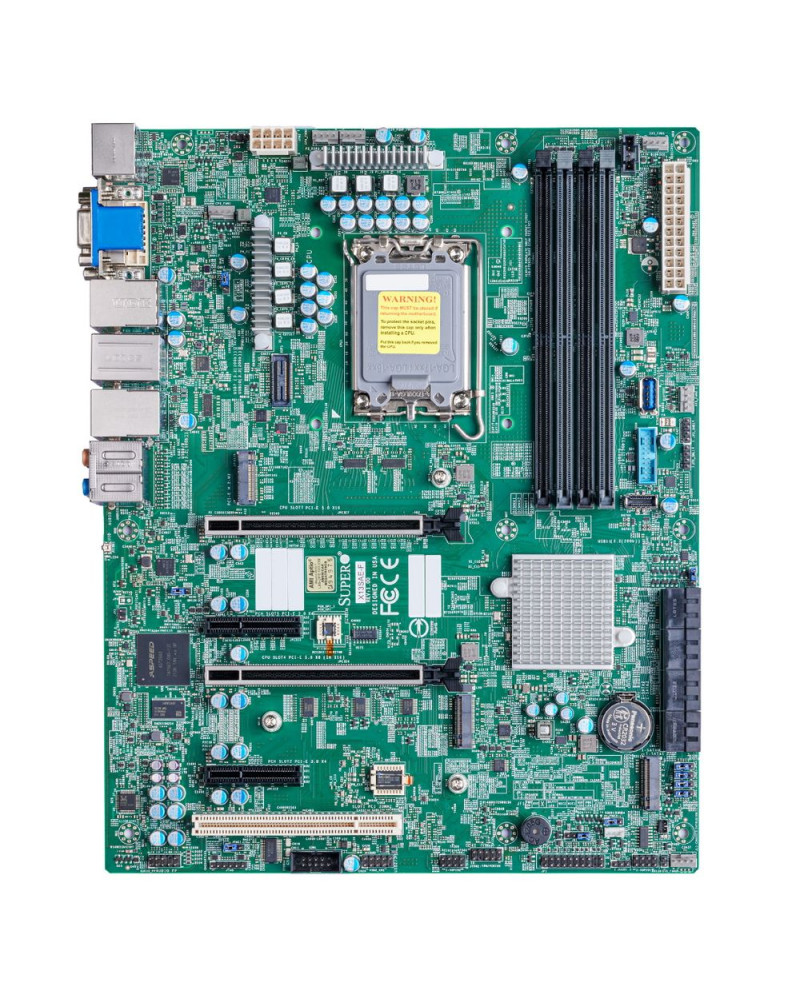

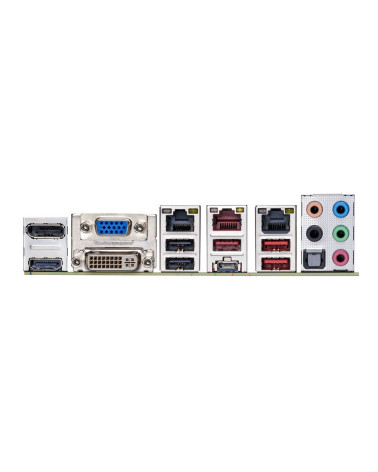

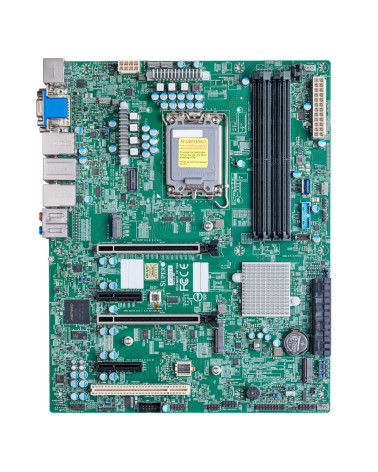

Материнская плата SuperMicro Supermicro Motherboard MBD-X13SAE-F-B W680 LGA1700 No Memory 12th Generation Intel® Core™ i3/i5/i7/

Основное

Вид поставки

OEM

Модель

MBD-X13SAE-F-B

Тип

Материнская плата

Страна производства

Китай

Графический процессор

Графический чипсет

Aspeed AST2600

Память

Количество слотов памяти

4

Максимальная частота памяти OC (overclocked), МГц

4400

Максимальный объем памяти

128 ГБ

Минимальная частота памяти, МГц

3600

Объем видеопамяти SidePort, МБ

64

Поддержка буферизованной памяти (RDIMM)

Нет

Режим работы памяти

2-канальный

Тип оперативной памяти

DDR5

Форм-фактор модуля памяти

DIMM

Производительность

Максим. TDP центрального процессора, Вт

125

Максимальное кол-во ядер процессора

24

Частота системной шины, МГц

100

Интерфейсы и разъёмы

Com порт (RS232, Serial, DB9) внутр.

1

Аудио линейный вход

1

Аудио микрофонный вход

1

Аудиовыход 7.1

1

Основной разъем питания

24pin

Поддержка RAID-массивов M.2

0, 1, 5

Поддержка RAID-массивов SATA

0, 1, 5, 10

Поддержка коррекции ошибок (ECC)

Да

Разъем для процессора

LGA1700

Разъем питания процессора

8pin

Разъемов для вентиляторов 4 pin

5

Разъемов для установки процессора, шт

1

Цифровой оптический выход (выход S/PDIF)

1

Габариты и комплектация

Глубина, мм

244

Комплект поставки

Материнская плата, 2 кабеля SATA (CBL-0044L), заглушка панели I/O (MCP-260-00151-ON)

Ширина, мм

305

Прочее

BIOS

256 Mb SPI Flash AMI BIOS

D-Sub

1

DisplayPort

1

DVI-D

1

HDMI

1

PCI

1

PCI-Ex16

2

PCI-Ex4

2

RJ45

2

SATA 6 Гб/с

8

USB 2.0 (480Mbit/s)

2

USB 2.0 (480Mbit/s) внутр.

2

USB 3.0 (USB 3.1 Gen1, USB 3.2 Gen1, 5Gbit/s) внутр.

3

USB 3.1 (USB 3.1 Gen2, USB 3.2 Gen2, 10Gbit/s)

4

USB 3.1 (USB 3.1 Gen2, USB 3.2 Gen2, 10Gbit/s) внутр.

1

Аудиочипсет

Realtek ALC888S

Внимание

Характеристики слотов PCI-E (количество линий) рекомендуем уточнять на сайте производителя

Количество IPMI

1

Количество USB-A (всего)

5

Количество USB-C (всего)

1

Количество каналов аудио

7.1

Количество сокетов M.2

3

Макс. допустимый форм-фактор M.2

2280

Максим. скорость передачи, Мб/с

2500

Наличие SidePort

Да

Особенности

Поддержка ЦПУ 12/13gen. Intel Core i3/i5/i7/i9. Разъем VGA только для Aspeed AST2600, DVI/HDMI/DP - доступны при использовании встроенной в CPU графики.

Позиционирование использования

Server/Workstation

Производитель чипсета

Intel

Серия продукции

МВD-Х13SА

Сетевой контроллер

1 - Intel i225LM, 1 - Intel i219LM

Тип ключа M.2

M

Тип сокета M.2

PCI-E x4

Форм-фактор

ATX

Чипсет

Intel W680
