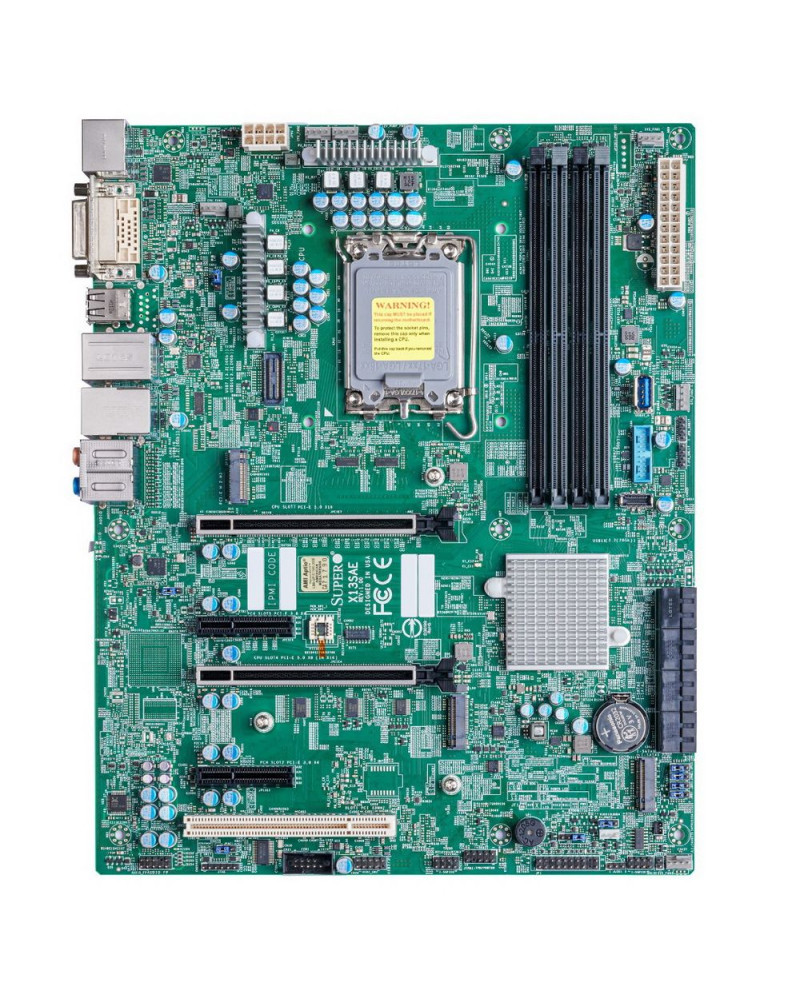

Материнская плата SuperMicro MBD-X14SAE-O

Характеристики

Разъем для процессора

LGA1700

Разъемов для установки процессора, шт

1

Серия продукции

MBD-X14SAE

Позиционирование использования

Server/Workstation

Производитель чипсета

Intel

Чипсет

Intel W680

Частота системной шины, МГц

100

Тип оперативной памяти

DDR5

Форм-фактор модуля памяти

DIMM

Количество слотов памяти, шт

4

Режим работы памяти

2-канальный

Максимальная частота памяти OC (overclocked), МГц

4400

Минимальная частота памяти, МГц

4400

Максимальный объем памяти, ГБ

192

Версия PCI Express

5.0

PCI-Ex16

2

Внимание

Поддерживаемые поколения и модели ЦПУ рекомендуем уточнять на сайте производителя
Характеристики слотов PCI-E (количество линий) рекомендуем уточнять на сайте производителя

Графический чипсет

Aspeed AST2600

Аудиочипсет

Realtek ALC888S

Количество каналов аудио

7.1

Тип сокета M.2

PCI-E x4

Макс. допустимый форм-фактор M.2

2280

SATA 6 Гб/с

8

Поддержка RAID-массивов SATA

0, 1, 5, 10

USB 3.2 Gen1 внутр.

5

USB 2.0 внутр.

4

USB 3.2 Gen1

3

USB 2.0

2

Сетевой контроллер

1 - Intel i225V, 1 - Intel i219LM

RJ45

2

HDMI

1

DisplayPort

1

Основной разъем питания

24pin

Разъем питания процессора

8pin

Разъемов для вентиляторов 4 pin

5

BIOS

32 MB AMI UEFI BIOS

Форм-фактор

ATX

Ширина, мм

305

Глубина, мм

244

Вид поставки

RTL

Комплект поставки

материнская плата, документация, 4 кабеля SATA (CBL-0044L), заглушка панели I/O (MCP-260-00151-0N)

Com порт (RS232, Serial, DB9) внутр.

1

PCI-Ex4

2

DVI-D

1

Цифровой оптический выход (выход S/PDIF)

1

PCI

1

Наличие SidePort

Да

Объем видеопамяти SidePort, МБ

64

Особенности

Поддержка процессоров Intel Core i9/i7/i5/i3 14/13/12-го поколений

Тип

Материнская плата

Модель

X14SAE

Ссылка на описание

https://www.supermicro.com/en/products/motherboard/x13sae

Аудиовыход 7.1

1

USB 3.2 Gen2x2

1

Максим. TDP центрального процессора, Вт

150

Кол-во USB-A (всего)

5

Максим. скорость передачи, Мб/с

2500

Количество сокетов M.2

3

Тип ключа M.2

M

Кол-во USB-C (всего)

1

USB 3.2 Gen2x2 Type-C внутр.

1

Ресурсы для скачивания

https://www.supermicro.com/manuals/motherboard/X13/MNL-2425.pdf
